SM2254G量产、开卡、教程、短接、m.2固态、建兴固态、LITEON CV6-8Q128

[复制链接]
查看: 7849|回复: 4

567

主题

183

回帖

1637

积分

管理员

积分
1637
QQ
发表于 2021-2-25 17:55:40 | 显示全部楼层 |阅读模式 来自 湖南省娄底市 移动

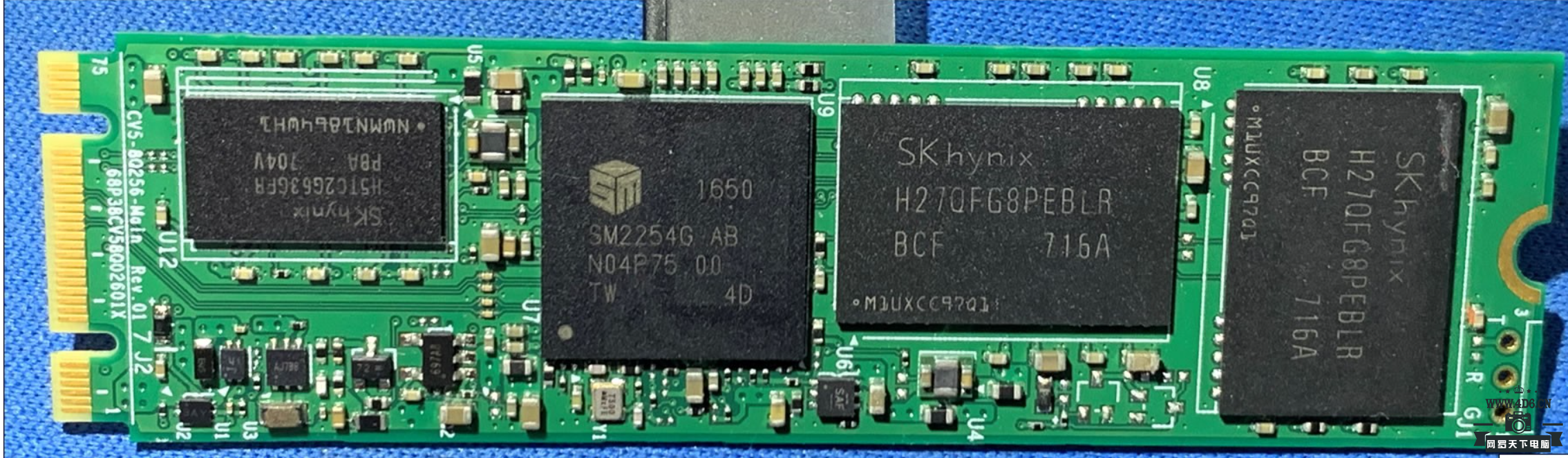

硬盘型号:M.2-LITEON CV6-8Q128 - 128GB(建兴)

板号:CV5-8Q256-Main,Rev.01

板载主控:SM2254G AB ,N04P75.00

闪存颗粒:海力士-H27QFG8PEBLR(64G x 2)

缓存颗粒:海力士 - H5TC2G63GFR(DDR3,256M x 1)

开卡USB转接板:瑞发科NS1066X USB硬盘转接板

开卡软件版本:SM2246AB_MPQ1124A_FWQ1112A

短接跳线:首次识别需短接JP1-TG(短接识别后如果开卡过程中提示ISP不能正常开和关,那么量产时去掉短接),如能正常识别无需短接;Pretest量产时根据你实际情况去选择坏块的处理。

SM2254G是SM2258H的马甲,是慧荣提供给OEM厂商的专用型号。另外此SSD实际闪存颗粒型号为H27QFG8PEBLR,Q0612A版本自动识别出的颗粒型号是错误的,但是参数基本一样就可以开卡,不要在意。后期如有更合适的量产版本再做更新。

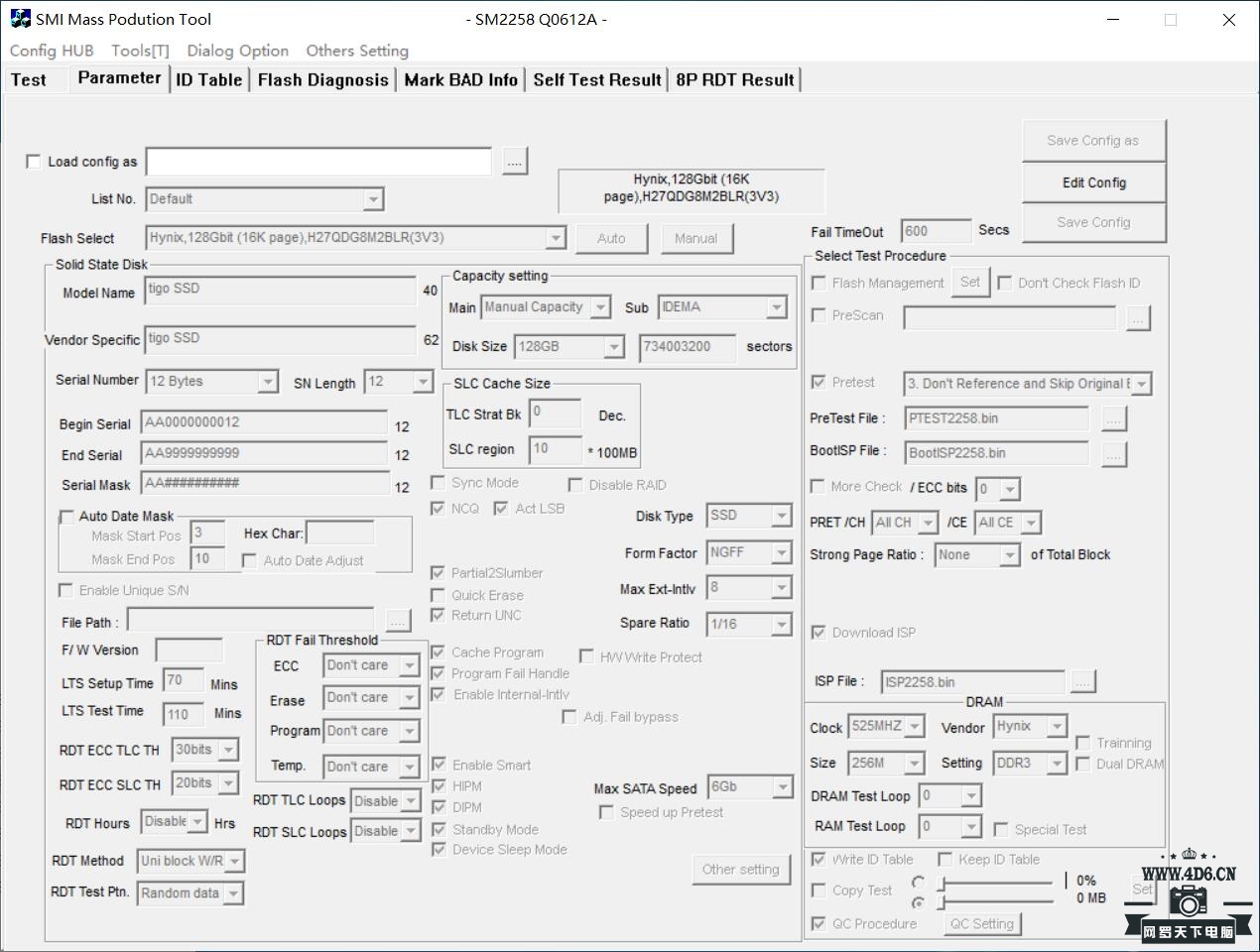

一般使用过慧荣量产软件的都知道怎么使用就不但多解释了,直接看图(按照我的图、设置就ok了,)

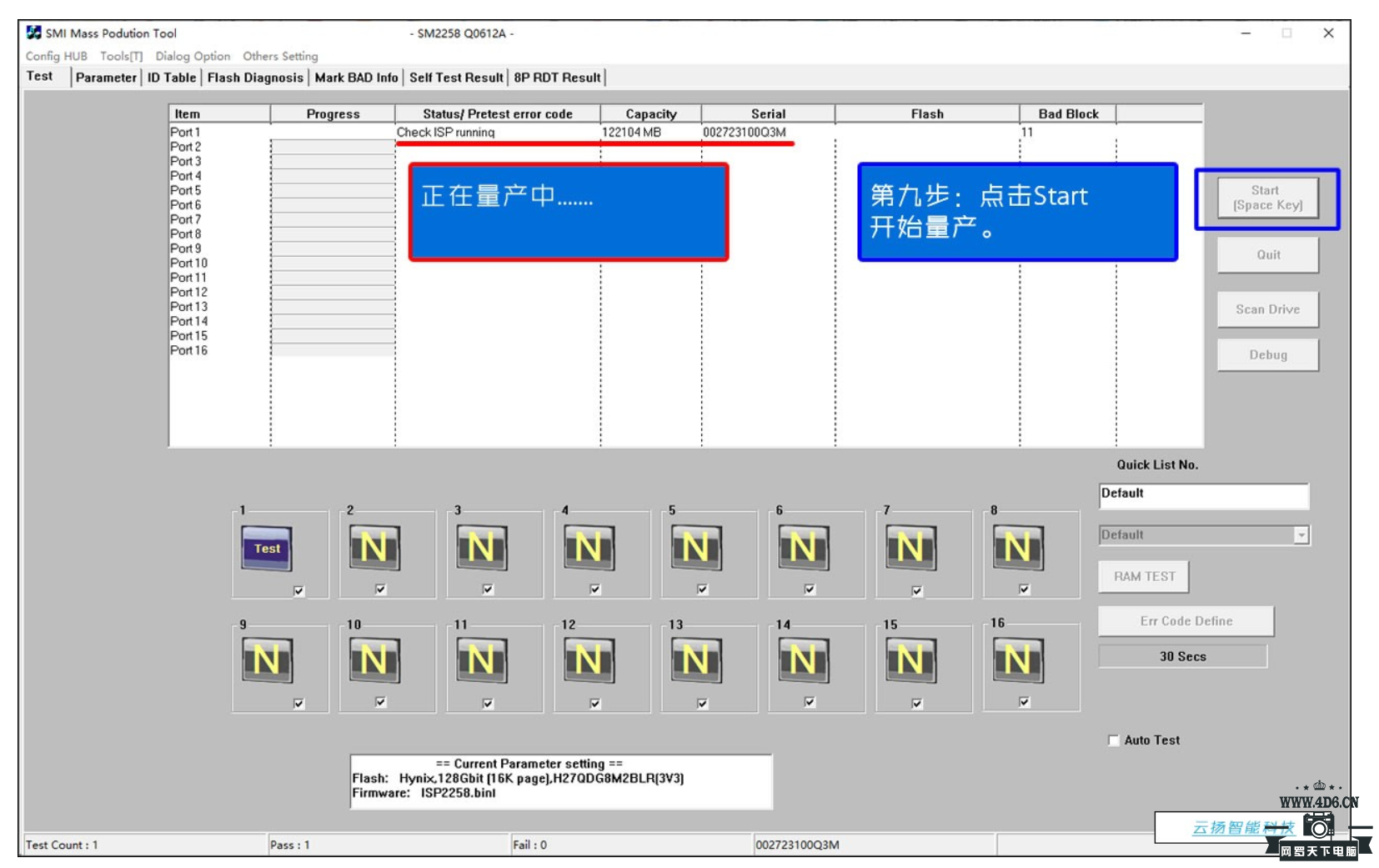

,然后可以看到下图的样子

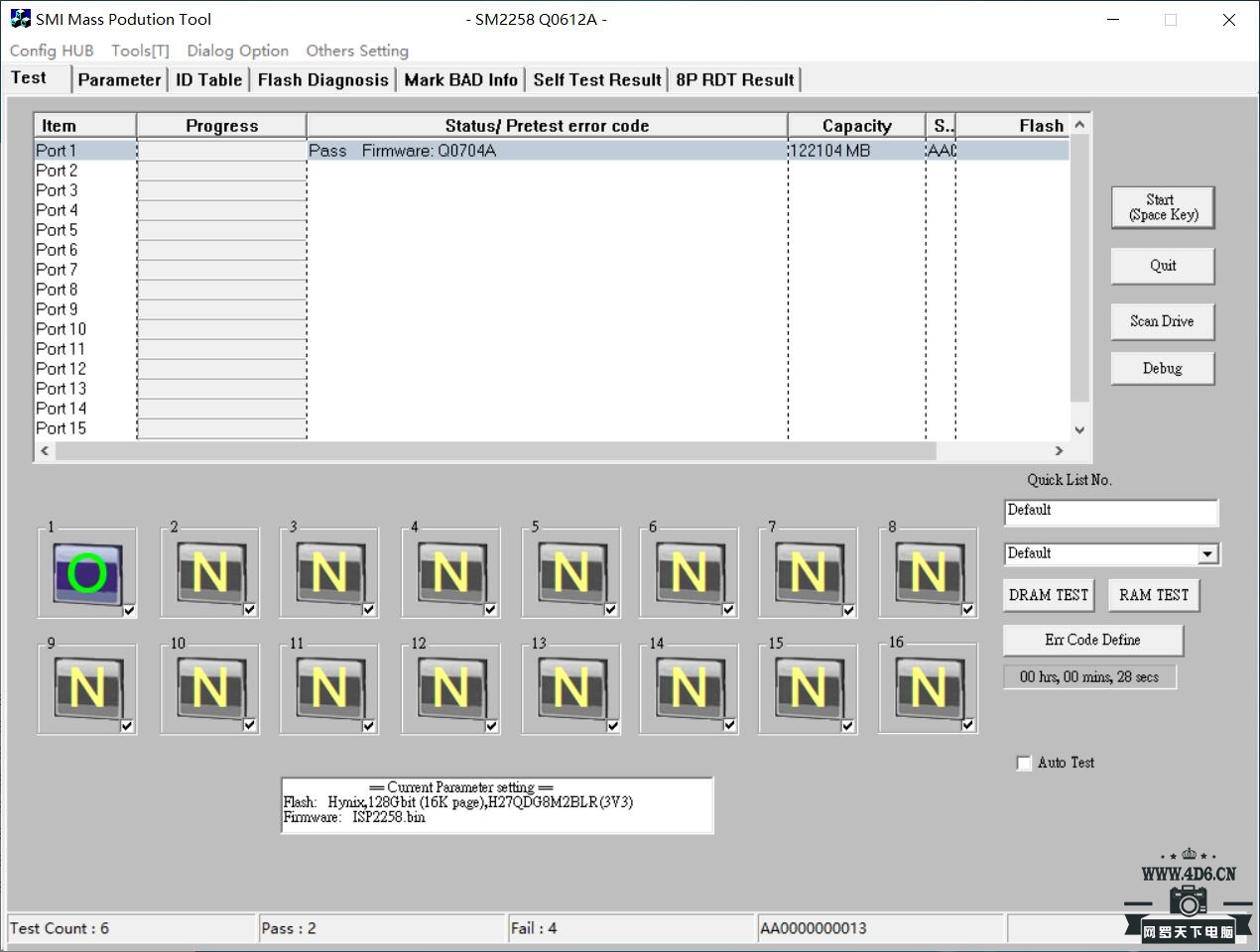

最后量产完成,看图自己看第一张,
慧荣SM2258H主控固态硬盘在很多的品牌上都有使用,而这里分享的是它的多闪存支持的版本,内含三星闪迪东芝海力士闪存的固件,所以如果你用其他的版本无法开卡成功,可以试试此版本,也许就有支持你ssd的闪存固件,从而轻松开卡成功。
  开卡设定密码两个空格
  开卡的目的是修复固态硬盘,解决ssd无法使用或者掉盘或者首次diy的固态硬盘开卡使用
下载开卡固件(可以本站下载、也可以百度下载,只要能识别到都可以的,量产失败一般都是是设置问题,):
SM2258h_shancun-2254g-ok.zip (3.26 MB, 下载次数: 987)
教程引用地址(里面教程可以看,但是固件下载下来需要解压密码,而且这个网址不好记,百度页没有搜索到,我是谷歌搜索到的):
  1. https://www.18969437777.com/memorandum/shownews.php?id=736
复制代码
引用下载地址(一样懒人专用,百度大把的):
  1. https://www.upantool.com/ssd/tool/smi/14503.html
复制代码



温馨提示:本站无需登入,即可回复帖子,发帖和回复请勿涉及违法等行为!网罗天下电脑(wltxdn.cn)
回复

使用道具 举报

3

主题

1万

回帖

1万

积分

VIP来宾

网站监管

积分
18289
QQ
发表于 2021-2-27 13:00:26 | 显示全部楼层 来自 Invalid
温馨提示:本站无需登入,即可回复帖子,发帖和回复请勿涉及违法等行为!
回复 支持 反对

使用道具 举报

3

主题

1万

回帖

1万

积分

VIP来宾

网站监管

积分
18289
QQ
发表于 2021-3-6 03:15:34 | 显示全部楼层 来自 Invalid
温馨提示:本站无需登入,即可回复帖子,发帖和回复请勿涉及违法等行为!
回复 支持 反对

使用道具 举报

网罗天下-匿名  发表于 2023-3-27 22:31:50 来自 Invalid
温馨提示:本站无需登入,即可回复帖子,发帖和回复请勿涉及违法等行为!
回复 支持 反对

使用道具

0

主题

1

回帖

1

积分

新手上路

积分
1
发表于 2024-8-5 08:13:32 | 显示全部楼层 来自 美国 加利福尼亚州弗里蒙特市Hurricane Electric公司
瑞发科NS1066X的固件1068x_uasp_sata3_3.9.1.9_gpio2.10.img有吗?
回复 支持 反对
